一、產品用途

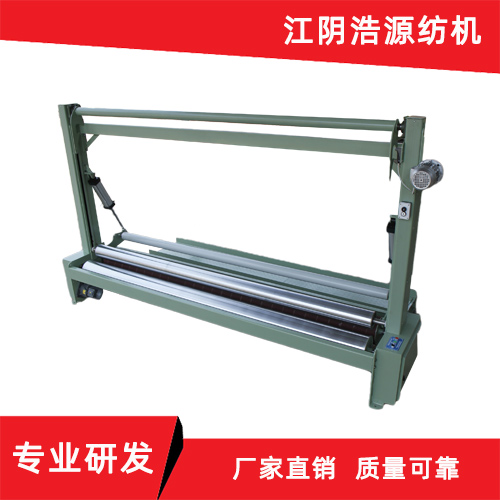

SCD138Y,SCD138BY,SCD138BY,型機外大卷裝卷布機,主要有收卷主機、擋車過道踏板、電動加壓輥、卷布管中心擋軸和電器控制等組成。收卷方式與SCD138,SCD138B,SCD138C型機外大卷裝卷布機相同,本機是在其基礎上配置了電動加壓輥裝置,從而增加了被動收卷的磨擦力。它以恒張力控制原理,自動跟蹤前道工序完成大卷裝收卷。本機適用于化纖長絲織物、表面光滑織物、玻纖織物、容易緯移的織物和厚重、堅硬等織物的收卷??膳c各種型號的織布機、針剌機、定型機等設備配套使用。
二、產品特點
1.獨立單元裝置,只需連接電源和開、停機同步信號即可與其它設備組合。實時檢測并跟蹤前道工序的速度,實現與前道設備同步,以恒張力控制的方式自動完成大卷裝收卷。
2.收卷張力在允許范圍內,由操作介面任意設定。操作介面有按
鍵數碼顯示與觸摸屏顯示二種形式,供用戶選擇。操作介面實時顯示當前收卷張力,同時可查看或修改已設定的基準張力。操作簡單、方便、靈活。適用范圍廣泛。
3.配置張力檢測機構、單片機、操作介面、變頻器等控制技術,實時跟蹤前道工序速度的變化,即使是變緯密織物其速度即時改變,均能自動同步跟隨,響應迅速、控制精度高,本機配置了停車時張力自動保持、釋放和自動放卷,取現了智能化自動控制技術的應用,滿足了不同場合、不同品種的收卷要求。使操作簡單又省心。

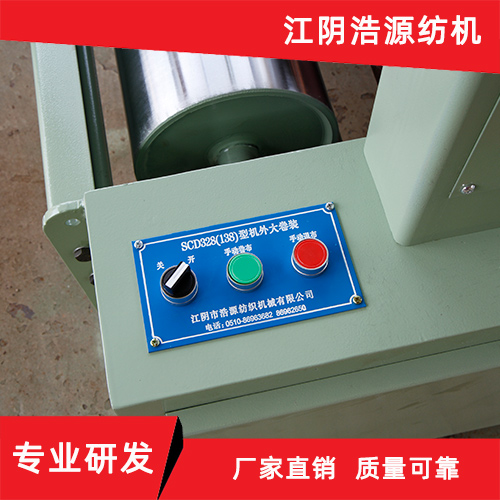

4. 收卷裝置配有“手動收卷”、“手動放卷”、“張力保持選擇”
三個操作開關,只有當需要時才選用,正常情況下收卷、停止與放卷自動實現,無需人為操作。減輕了操作工勞動強度;使操作更加簡單、方便。
5.卷布羅拉能承受足夠重量布卷的卷取,表面包覆根據卷取的織
物品種而定。
6. 電動加壓輥裝置,合適的加壓輥重量和加壓方式,根據織物品種的收卷情況對織物卷筒表面加壓,增加織物小卷收卷時的磨擦系數,防止布卷與卷布輥筒間的打滑磨擦,同時可提升卷繞收卷張力,增加卷繞密度。加壓輥上下由電動實現,可中途臨時停頓、限位控制和頂部安全掛鉤(無需加壓時必須將壓輥上升至頂部進入安全掛鉤掛牢)。
7. 外形美觀、結構合理、操作維護方便。
8. 根據用戶需要,可增配氣動推卷或手搖推卷輥裝置。
三.主要技術參數
收卷張力 | 50~2000 N |
收卷速度 | 同步控制,自動跟隨 |
最大卷布直徑 | 2000㎜ |
卷布幅寬 | 1000~6000㎜(根據最大幅寬確定) |
卷布羅拉直徑 | 220㎜,270㎜,330㎜ |
收卷電機功率 | 0.2 kw~3.0 kw(由幅寬和收卷速度而定) |
加壓輥電機功率 | 0.37 kw,0.55 kw(由幅寬而定) |
