一、產品用途

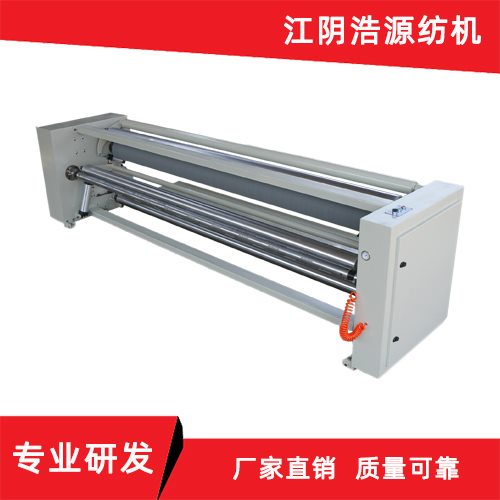

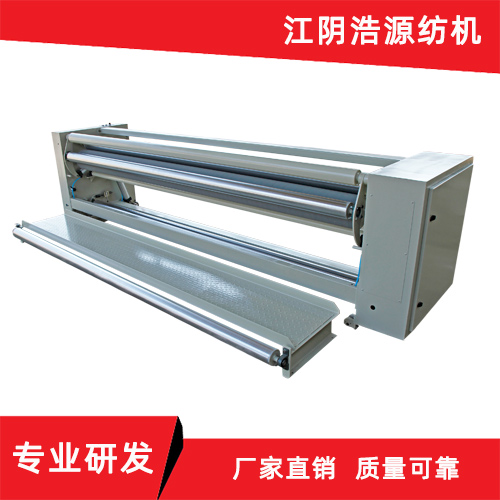

SCD338型機外大卷裝卷布機,是與織布機、針剌機等主機設備配套使用的機外型大卷裝收卷裝置。本機應用了“轉矩傳動與控制裝置及收卷機”專利技術,專利號:ZL 2016 2 0396135.9,采用恒張力與恒轉矩組合控制的方式完成自動收卷,有效地提高了織物的卷繞密度和收卷質量。主要適用于玻纖方格布、網格布,窗紗網布,針剌濾布等光滑和容易產緯移的品種的大卷裝收卷,同時也適用于其它需要以恒定張力與恒轉矩控制的大卷裝收卷場合。
二、產品特點
1.獨立單元裝置,只需連接電源和開、停機同步信號即可與其它設備組合,以恒張力自動跟蹤的方式實現與前道設備同步并完成恒轉矩張力收卷。
2.收卷同步張力與收卷轉矩張力由操作介面設定,操作介面有數
碼顯示設置與觸摸屏顯示設置二種形式,供用戶選擇。
3.采用張力檢測機構、單片機、操作介面、變頻器等控制技術,
實現同步收卷與力矩收卷,控制精度高,操作簡單、方便、靈活。滿足不同場合、不同品種的需要。自動跟蹤前道工序速度隨時變化,即使是變緯密織物,其速度即時改變時均能自動實現同步。
4. 同步收、放卷運行自動實現,無需人為操作,減輕了操作工勞
動強度;只有當工作需要時可選用手動收卷或手動放卷。使操作更加簡單、方便。
5. 卷布羅拉能承受足夠張力的卷取,表面包覆根據卷取織物的品
種確定;中心卷布氣脹軸根據幅寬與布卷重量可另配其它規格。
6. 氣動壓輥加壓,提高卷繞密度,布卷平整,壓力可調。
7. 收卷主機擺移,動程按需要確定,避免網格織物扭曲變形。
8. 外形美觀、結構合理、操作維護方便。
三、主要技術參數
收卷張力 | 由操作介面按需要設定 |
收卷速度 | 即時控制,自動跟隨 |
最大卷布直徑 | 780㎜ |
卷布幅寬 | 1000~5000㎜(根據織機幅寬而定) |
卷布氣脹軸 | ∮74㎜×幅寬;(標配,其它規格另配) |
電機總功率 | 0.8~2.25 kw(由收卷速度與幅寬確定) |
