一、產品用途

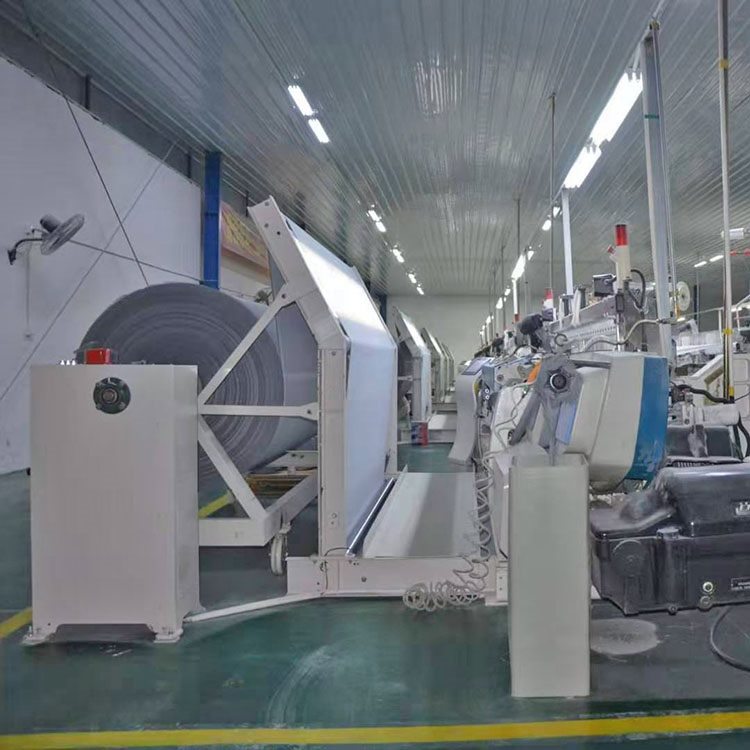

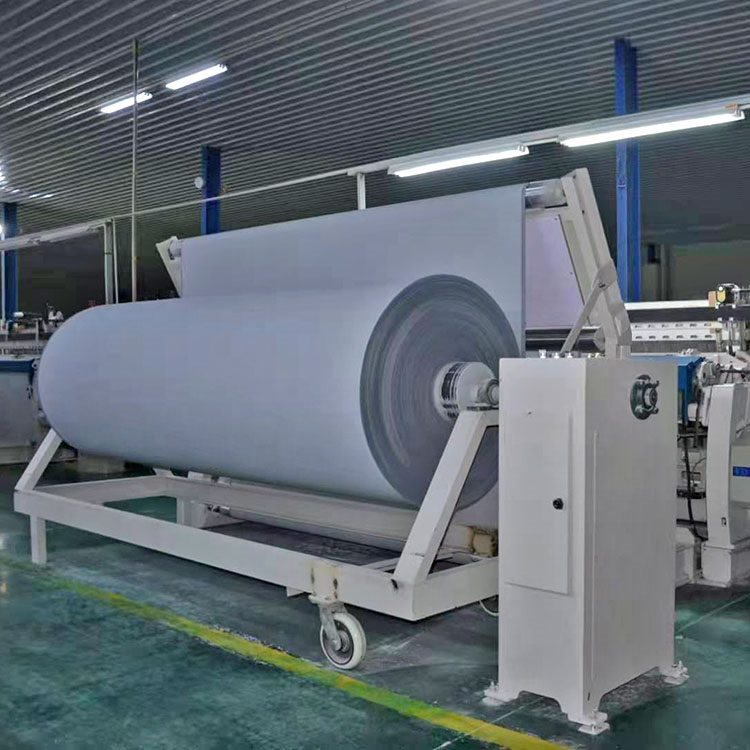

SCD328A，SCD328AJ型機外大卷裝卷布機，有可移動中心收卷輥A字架、恒張力傳動箱或恒轉矩傳動箱、擋車過道踏板、A字架固定支架和電器控制等組成。收卷方式是將布面幅寬直接卷繞于A字架上的卷布輥筒上，經傳動箱連接卷布輥筒中心軸旋轉，也稱之為中心收卷或主動收卷。本機應用了“轉矩傳動與控制裝置及收卷機”專利技術，專利號：ZL 2016 2 0396135.9。分別采用恒張力控制或恒轉矩控制（收卷織物以?xún)?nèi)緊外松漸減小的卷繞密度）的原理，自動跟蹤前道工序完成大卷裝收卷。本機適用于織物表面光滑的高緯密織物、厚重堅硬織物、跳床布、特斯林布、窗紗織物、容易緯移的織物、布卷表面不能碰撞的織物和玻纖織物等品種的收卷。可與各種型號的織布機、針剌機、定型機等設備配套使用。

二、產品特點

1．獨立單元裝置，只需連接電源和開、停機同步信號即可與其它設備組合，實時檢測并跟蹤前道工序的速度，實現與前道設備同步，以恒張力或恒轉矩控制的方式自動完成大卷裝收卷。

2．收卷張力或初始轉矩由操作介面設定，操作介面有數碼顯示設

置與觸摸屏顯示設置二種形式，供用戶選擇。操作介面實時顯示當前收卷張力或轉矩，同時可查看或修改已設定的基準張力或轉矩。操作簡單、方便、靈活。適用范圍廣泛。

3．配置張力或轉矩傳感器檢測機構、單片機、操作介面、變頻器

等控制技術，實時跟蹤前道工序速度的變化，即使是變緯密織物其速度即時改變，均能自動同步跟隨，響應迅速、控制精度高，本機配置了停車時張力自動保持、釋放和自動放卷，取現了智能化自動控制技術的應用，滿足了不同場合、不同品種的收卷要求。使操作簡單又省心。

4. 收卷裝置配有“手動收卷”、“手動放卷”、“張力保持選擇”

三個操作開關，只有當需要時才選用，正常情況下收卷、停止與放卷自動實現，無需人為操作。減輕了操作工勞動強度；使操作更加簡單、方便。

5.   中心收卷A字架有移動和固定二種形式，分別配置收卷輥筒固

定于A字架和在A字架上可拆卸的收卷輥筒，根據用戶實際情況選用。中心收卷輥筒能承受足夠重量布卷的卷取，與動力傳動箱連接、分離方便，傳動靈活、可靠。

6.   動力傳動箱與地面固定，穩定、安全、可靠、方便。

7.   外形美觀、結構合理、操作維護方便。

三、主要技術參數
